成都POE交換機知識問答

閱覽次數:3,939 次  發布日期: 2018-09-13

成都弱電公司訊:

交換機知識知多少  監控技巧  第1張
交換機知識知多少  監控技巧  第2張
我想問下POE交換機與普通交換機的區別?

傳統的交換機只能實現數據傳輸,而POE交換機支持通過網線給終端供電。相對而言,使用成都監控POE交換機后,減少了大量電源線連接,在一定程度上提高了用電安全。POE技術通過網線傳輸直流電,針對輸出電流在網線中的傳輸采取了一系列安全保護措施(短路、過載、浪涌防護等)。同時POE交換機可智能檢測終端是否支持POE,在接入非POE終端時不會供電,從而很好的兼容了普通交換機的功能。

交換機知識知多少  監控技巧  第3張

交換機知識知多少  監控技巧  第4張
康康

交換機知識知多少  監控技巧  第1張
交換機知識知多少  監控技巧  第2張
POE交換機功率如何計算的呢?

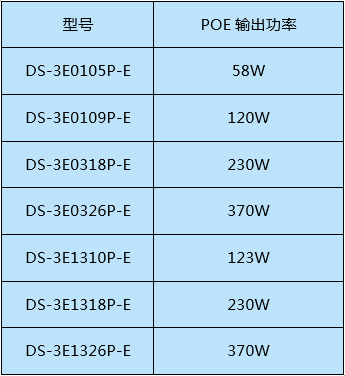

成都??礟OE交換機為例,通過查詢交換機Spec表,得到相關型號的POE參數

交換機知識知多少  監控技巧  第7張
以型號DS-3E0326P-E舉例

①n個802.3at的終端,m個802.3af的終端

②單臺受電端(通常指IPC)功率≤25.5W

交換機知識知多少  監控技巧  第8張
通過以上計算,我們就可以知道相關型號的POE交換機到底可以接入多少路不同功率的IPC了。

交換機知識知多少  監控技巧  第3張

交換機知識知多少  監控技巧  第4張
康康

交換機知識知多少  監控技巧  第1張
交換機知識知多少  監控技巧  第2張
什么是交換容量?

交換容量是交換機接口處理器或接口卡和數據總線間所能吞吐的最大數據量。它標志了交換機總的數據交換能力,單位為Gbps(框式交換機稱為背板帶寬,盒式交換機稱為交換容量)

計算方法:端口數*相應端口速率*2(全雙工模式),如果總帶寬≤標稱背板面寬,那么在背板帶寬上是線速的。以交換機DS-3E2326-H舉例說明,其端口規格為24個百兆電口+2個千兆光電復用口,其理論交換容量為24*0.1*2+2*1*2=8.8Gbps,查詢產品SPEC我們可以得知該款型號實際交換容量達64Gbps,因此DS-3E2326-H這款交換機是線速轉發的。

交換機知識知多少  監控技巧  第3張

交換機知識知多少  監控技巧  第4張
康康

交換機知識知多少  監控技巧  第1張
交換機知識知多少  監控技巧  第2張
什么是包轉發率?

交換機的包轉發率標志了交換機轉發數據包能力的大小。單位一般為pps(包每秒)。包轉發速率是指交換機每秒可以轉發多少百萬個數據包(Mpps),即交換機能同時轉發的數據包的數量。

計算方法:包轉發率=千兆端口數量*1.488Mpps+百兆端口數量*0.1488Mpps+其余類型端口數*相應計算方法

還是以DS-3E2326-H舉例說明,其理論包轉發率應該為24*0.1488Mpps+2*1.488=6.5472Mpps

交換機知識知多少  監控技巧  第3張

交換機知識知多少  監控技巧  第4張
康康

交換機知識知多少  監控技巧  第1張
交換機知識知多少  監控技巧  第2張
交換容量與包轉發率的區別?

包轉發率以數據包為單位體現了交換機的交換能力,透過該值我們知道交換機單位時間內同時能處理的數據包有多少。

交換容量是以數據總量為單位體現交換機的交換能力,透過該值我們知道交換機單位時間內能夠處理的最大數據量是多少。

二者并無直接關系,只是從不同的維度對交換機的性能做了一個參照描述而已。
